　　近(jin)日(ri)，彩(cai)虹(hong)電子(zi)玻璃研(yan)究院在彩(cai)虹(hong)合肥產(chan)業基地(di)召(zhao)開成立大會，中國電子(zi)彩(cai)虹(hong)集(ji)團總經理(li)司(si)云(yun)聰，彩(cai)虹(hong)集(ji)團科學技(ji)術委員會主任委員郭盟權共同(tong)為(wei)彩(cai)虹(hong)電子(zi)玻璃研(yan)究院揭牌，并聘任苅(yi)谷浩幸為(wei)研(yan)究院院長。

　　那(nei)么(me)，關于顯(xian)示(shi)產品(pin)所使(shi)用的(de)玻璃你了解多少呢？

　　General of Glass Manufacturing

　　即便TFE 封(feng)裝技術和(he)柔(rou)性顯示(shi)技術越發火(huo)熱, 但(dan)是(shi)(shi)最少在(zai)現在(zai)的顯示(shi)屏(ping)生產中, 玻璃依然(ran)是(shi)(shi)其不可缺少的一(yi)個組成部(bu)分(fen)。

　　現階段(duan)柔(rou)性(xing)顯示依然(ran)需要(yao)在剛(gang)性(xing)玻(bo)(bo)璃(li)背板(ban)上制作而TFE 雖然(ran)可以從某(mou)種程度上取代封裝玻(bo)(bo)璃(li), 但是(shi)特別對于小尺寸屏幕(mu)來說, 堅固蓋板(ban)玻(bo)(bo)璃(li)依然(ran)是(shi)其運(yun)用(yong)場(chang)景中(zhong)必不(bu)可少的一(yi)個重要(yao)組成部(bu)分。

　　對(dui)于(yu)大尺寸的(de)TFT-LCD 面板, 其最(zui)(zui)少需要(yao)2 張玻璃(li)(li)(TFT+CF), 而對(dui)于(yu)OLED 其最(zui)(zui)少需要(yao)一張玻璃(li)(li)(TFT)。

　　即便是大行其道的小尺寸屏幕, 其在現階段(duan)依(yi)(yi)然(ran)對(dui)蓋板玻璃。可見玻璃在顯示(shi)中(zhong)的重(zhong)要性在未來幾(ji)年中(zhong)依(yi)(yi)然(ran)會保持不變。

　　Porter‘s 5 Forces 分(fen)(fen)析(xi)法可以(yi)用分(fen)(fen)析(xi)某(mou)行業甚至到具體公司未來的發展方向。在(zai)缺乏相關數據的情況(kuang)下, 僅在(zai)此(ci)進分(fen)(fen)析(xi)該行業的進入壁壘情況(kuang)。

　　和下游顯示屏制造相比, 顯示用的玻璃行業進入壁壘特點如下(1):

　　• 資金進入壁壘: 和下游顯示屏制(zhi)造相(xiang)比, 玻(bo)璃生產資金進(jin)入壁壘較低(di)。對(dui)于一條6 代TFT 基板(ban)玻(bo)璃產線的投資額大概在7 億左(zuo)右。

　　• 退出渠道: 與顯示屏(ping)制造相比(bi), 玻璃生產線(xian)比(bi)較容易推出(chu)和(he)轉型。

　　比如(ru)背板(ban)玻璃產線(xian)可以(yi)(yi)(yi)通過(guo)適量(liang)的(de)調整(zheng)后(hou)轉為蓋板(ban)玻璃的(de)同時,產線(xian)中鉑金(jin)設備(大(da)概占投(tou)資(zi)額(e)29% ~43%)可以(yi)(yi)(yi)變(bian)賣(mai)后(hou)回收。所(suo)以(yi)(yi)(yi)玻璃生產推出資(zi)金(jin)壓(ya)力不大(da)。

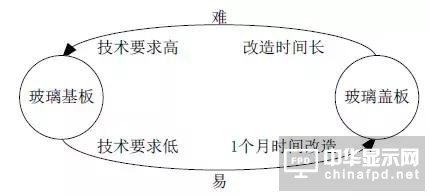

Fig 1 背(bei)板(ban)玻璃產線(xian)和蓋(gai)板(ban)玻璃產線(xian)之間的轉換(1)

　　當選擇將背(bei)板玻(bo)璃轉(zhuan)化為蓋板玻(bo)璃時(shi), 后續(xu)改(gai)造成(cheng)本并不很大。對(dui)(dui)于產線而言(yan)只(zhi)需要(yao)在(zai)掌握(wo)配方的同(tong)時(shi), 對(dui)(dui)產線進行(xing)一定的改(gai)造,改(gai)造時(shi)間1~2 個(ge)月。

　　(13 年康寧成功的將其(qi)臺灣(wan)基板產(chan)線(xian)逐步轉(zhuan)化(hua)為大(da)猩(xing)猩(xing)蓋板產(chan)線(xian))而對于(yu)蓋板玻璃(li)向(xiang)背板玻璃(li)轉(zhuan)化(hua)時, 其(qi)其(qi)后續(xu)投入(ru)改造成本升高的同時, 技術上也存在較(jiao)大(da)難度。

　　除(chu)去更改(gai)配方外, 玻璃(li)生(sheng)產爐(lu)要去除(chu)蓋板(ban)玻璃(li)生(sheng)產時帶來堿金屬污染的(de)同時, 還需要采用耐(nai)溫(wen)性更高的(de)設備。

　　一般改造(zao)時間需要數月(3 個月以上, 且業內實踐不多)。

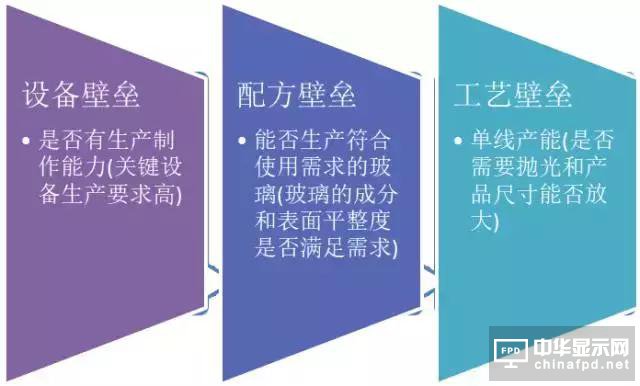

　　• 技術壁壘: 一(yi)般而(er)言壁(bi)壘可以(yi)進(jin)一(yi)步分為準入(ru)技(ji)術壁(bi)壘和學習曲(qu)線壁(bi)壘(瞎掰的)。技(ji)術壁(bi)壘可以(yi)進(jin)一(yi)步分為:

　　設備壁壘:

　　玻(bo)璃生(sheng)產的核(he)(he)心設(she)備基本都有玻(bo)璃廠商自主研發(fa), 所以市(shi)場新(xin)入者很(hen)難買(mai)到現成(cheng)標準化設(she)備。設(she)備的核(he)(he)心不僅僅在(zai)設(she)備的設(she)計上, 設(she)備中的關鍵部件(jian), 如熔爐(lu)等設(she)備特性和加工精(jing)度亦對最(zui)終產品的良(liang)率產生(sheng)很(hen)大的影響(xiang)。

　　配方壁壘

　　配方為(wei)技術(shu)壁壘(lei)中的核心關(guan)鍵(jian)所在(zai)。比如在(zai)傳統(tong)玻(bo)璃中需(xu)要加(jia)入氧化砷來加(jia)速熔(rong)融玻(bo)璃中的氣泡排除(chu)。

　　但(dan)是砷作為(wei)一(yi)(yi)種(zhong)有毒(du)金屬, 其產品出口和(he)使用都(dou)受到一(yi)(yi)定限制。而無(wu)砷配方(fang)需要采取其他方(fang)式(shi)來去除(chu)氣(qi)泡, 則生產難度進一(yi)(yi)步加大(da)。

　　工藝壁壘

　　背(bei)板(ban)用玻璃對玻璃表面平(ping)整度和雜質含量(liang)要(yao)求較高(電子級)。一般(ban)浮法(fa)玻璃無法(fa)滿足其對平(ping)整度的要(yao)求, 而后段(duan)的碾磨優惠(hui)有引入新的雜質的風險(xian)。目前只有旭(xu)硝子能使用浮法(fa)制作基板(ban)玻璃。

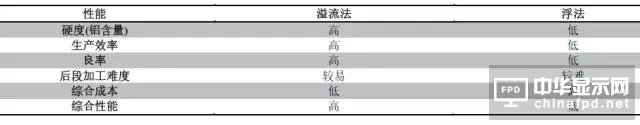

　　而基板玻璃的主(zhu)流工藝依然為(wei)康(kang)寧主(zhu)導的溢(yi)流熔(rong)融法。溢(yi)流熔(rong)融法工藝壁壘高于浮法(需要對溫度和流速等多個參數進(jin)行精確調整)。

　　除去進入技術壁壘外, 背板玻璃的生產亦存在持續的學習曲線壁壘, 其具體表現在對于產品良率的提升和持續的對產品升級改進上。

　　Substrate Glasses in Detail

　　Type of Glasses

　　從現有(you)顯示產業來看, 無論是(shi)TFT-LCD 亦或AMOLED, 玻璃基板都是(shi)其生產所(suo)需的重(zhong)要(yao)材料(liao)。

　　根據(ju)顯示技術、器(qi)件(jian)結構和應用場景的(de)不(bu)同(如是(shi)否(fou)需要觸(chu)摸屏(ping)和觸(chu)摸屏(ping)技術的(de)不(bu)同), 會額(e)外需要單層或多(duo)層的(de)玻(bo)璃。

　　若僅考慮顯示屏本身, 則:

　　• AMOLED 中最少需要1 張(zhang)玻璃(li)基板: TFT-arrary 板(封(feng)裝可(ke)以采用蓋(gai)板玻璃(li)或者薄膜(mo)封(feng)裝)。

　　• TFT-LCD 中最(zui)少(shao)需要2 張(zhang)玻(bo)璃基板: TFT-arrary 板和(he)CF 彩(cai)膜板。

　　顯示屏生產用的玻璃可以按照其成分分為有堿玻璃和無堿玻璃, 而無堿玻璃根據As 和Sb 的含量不同又分為(3):

　　• 普通玻璃(li): As 和(he)Sb 含量(liang)≥0.1%。

　　• 綠(lv)色玻璃(li): As 和Sb 含量<0.1%。

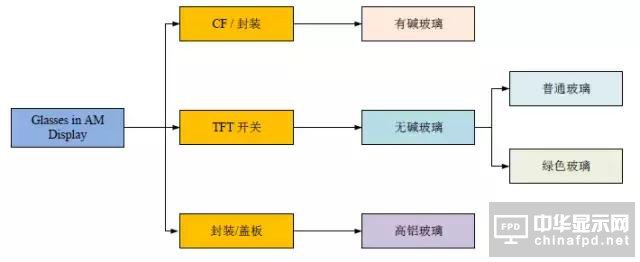

Fig 3 Display 用玻(bo)璃分類

　　在PMLCD 中會采用鈉(na)堿玻(bo)璃(li)來降低(di)生(sheng)產成本, 但是在AM 型顯(xian)示(shi)器件中, 則不能采用鈉(na)堿玻(bo)璃(li)。

　　因為TFT 制(zhi)作時(shi)因為制(zhi)程溫(wen)度較高(> 300 ℃), 在(zai)高溫(wen)下鈉堿玻璃(li)中的(de)堿金(jin)屬離子會擴散(san)到薄(bo)膜(mo)中, 由此(ci)破壞TFT 的(de)特性并導致開關(guan)功(gong)能失效。

Table 1 顯(xian)示(shi)屏(ping)用(yong)的(de)玻璃分類(2)

　　Characteristics & Compositions

　　為了滿足顯示生產需要, TFT 用的玻璃需要滿足以下幾個參數(1):

　　• 高的(de)玻璃化溫(wen)(wen)度: 在顯示屏生產中, 特別是TFT 工(gong)藝(yi)中, 玻璃基板需要反(fan)復加熱處理。則要求基板在較高溫(wen)(wen)度下保持良(liang)好的(de)剛性的(de)同時避免粘滯流動。

　　• 良(liang)好的化(hua)學(xue)穩定(ding)性(xing): 玻(bo)璃(li)在使用前需要經(jing)過多重(zhong)清洗(xi)流程(cheng)(cheng)和刻蝕流程(cheng)(cheng)。常見的液(ye)(ye)體除去離(li)子(zi)水以外(wai)弱酸(suan)或弱堿型(xing)洗(xi)滌劑外(wai), 還包含光刻時(shi)會(hui)采(cai)用的蝕刻液(ye)(ye), 如。所以玻(bo)璃(li)需要較高的化(hua)學(xue)穩定(ding)性(xing)和耐腐蝕性(xing)。

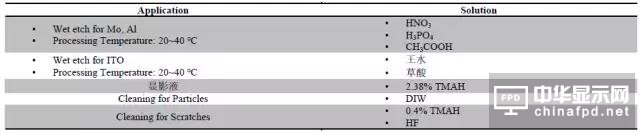

Table 2 Display 生產中常(chang)用的幾種溶液(2)

　　極少的堿金屬含量

　　作為(wei)TFT 用的玻(bo)璃需(xu)要為(wei)無(wu)堿玻(bo)璃。此類(lei)玻(bo)璃中(zhong)特(te)別要避免1 價(jia)堿金屬, 比如(ru)(ru)Na、K 和Li 等(deng)。如(ru)(ru)果玻(bo)璃中(zhong)含有這類(lei)活潑的堿金屬, 在高(gao)溫工藝下(如(ru)(ru)PECVD)堿金屬會向外(wai)析出并進入(ru)薄膜, 從(cong)而影(ying)響器件的開關(guan)比。

　　良好的熱膨脹系數

　　在TFT 工藝中, 需(xu)要在較高的(de)(de)溫(wen)度(du)下在玻璃上沉(chen)積a-Si: H。為了保證a-Si: H 和(he)玻璃之間的(de)(de)粘附(fu)性和(he)產(chan)品的(de)(de)精度(du), 玻璃和(he)a-Si: H 之間的(de)(de)熱膨脹系數需(xu)要匹配。

　　一般TFT 用的玻璃基板物理參數如Table 3 所示。

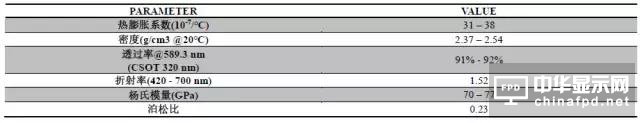

Table 3 TFT-LCD 玻璃基(ji)板的(de)物理參數(2)

#p#分頁標題#e#

　　一般TFT 用的玻璃基板成(cheng)分(fen)分(fen)為主(zhu)體材(cai)料和其他材(cai)料。

　　各種材料的成分和作用簡列如下(1):

　　玻璃骨架

　　玻(bo)(bo)璃的骨架主要為(wei)SiO2, 一(yi)般由石英粉(fen)的來。作為(wei)形成玻(bo)(bo)璃的主要材料SiO2 不僅僅可以降低玻(bo)(bo)璃的熱膨脹(zhang)系數和(he)密度,也(ye)可以提高(gao)玻(bo)(bo)璃的應(ying)變點。

　　如果SiO2 含(han)量過低(di)會降低(di)玻璃(li)的(de)耐酸性能(neng), 并(bing)容易(yi)導(dao)致方(fang)石英等缺陷。

　　增加化學穩定性

　　Al2O3 主要用于降低玻(bo)璃(li)的(de)(de)密度(du)和(he)(he)提高玻(bo)璃(li)的(de)(de)應變點、彈性模量(liang)和(he)(he)化(hua)學穩定性等(deng)。Al 進入玻(bo)璃(li)后可(ke)以(yi)和(he)(he)多余的(de)(de)O 相互配位, 最(zui)終起到修補網格的(de)(de)作(zuo)用。Al2O3 和(he)(he)SiO2 的(de)(de)含量(liang)時相互依賴的(de)(de)。

　　降低熱膨脹系數

　　主要材料為(wei)(wei)B2O3。B2O3 一般由(you)硼酸(suan)(H3BO3)引(yin)入。H3BO3 作為(wei)(wei)助溶(rong)劑來降(jiang)低(di)玻璃融化黏度(du), 但是當(dang)H3BO3 過高時, 容(rong)易降(jiang)低(di)玻璃的抗(kang)酸(suan)能(neng)力和應變點。

　　當B 和O 結(jie)合(he)時, 可以降(jiang)低玻璃的熱膨脹系(xi)數, 但是亦會對玻璃耐化學造成(cheng)(cheng)一定(ding)影響(xiang)。該材料的成(cheng)(cheng)分要(yao)求不(bu)高(gao)于(yu)10%。

　　保持應變點

　　SrO 可以(yi)用來(lai)保持應(ying)變點。SrO 主要(yao)由SrCO3 引入(ru)。其主要(yao)有在保持密(mi)度不(bu)增大的(de)同(tong)時, 不(bu)使得線膨脹系數增加和不(bu)使應(ying)變點下降過(guo)多的(de)特(te)性。

　　SrO 如(ru)果含(han)量過多, 會使得(de)玻(bo)璃耐酸性(xing)和耐堿性(xing)等化學性(xing)能下降。

　　穩定劑

　　銳化ZnO 作(zuo)為中間(jian)體氧化物主要用(yong)于穩定(ding)玻璃(li)結(jie)構、降低(di)玻璃(li)熱膨(peng)脹系數和提(ti)高玻璃(li)化學穩定(ding)性等(deng)作(zuo)用(yong)。

　　澄清劑

　　可(ke)以用SnO2 和(he)As2O3。由于As 有(you)毒性, 處于環保的考慮, 一(yi)般(ban)采用SnO2 取代As2O3 作(zuo)為澄(cheng)清劑。

　　降低爐溫

　　主要(yao)用K2O 和Na2O 等堿金(jin)(jin)屬氧(yang)化物來降低爐(lu)溫, 但是堿金(jin)(jin)屬的過(guo)多會導致TFT 的失效。所(suo)以(yi)為了得到(dao)沒有堿金(jin)(jin)屬的玻璃, 則需(xu)要(yao)使用高爐(lu)溫的熔(rong)爐(lu)。

　　其(qi)中(zhong)SiO2、Al2O3 和B2O3 為玻璃(li)(li)的(de)主(zhu)體材料(liao), 大(da)概占據玻璃(li)(li)總成份(fen)的(de)70%~80%。Table 4(2)和Table 5(1)分(fen)別為兩個文獻對Display 用玻璃(li)(li)成分(fen)的(de)詳細(xi)記錄。

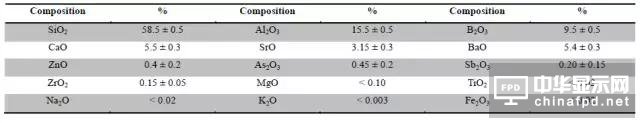

Table 4 TFT-LCD 用(yong)玻(bo)璃(li)化學組成1(2)

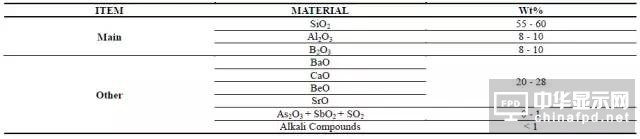

Table 5 TFT-LCD 用玻璃(li)化(hua)學組成(cheng)2(1)

　　Production Method

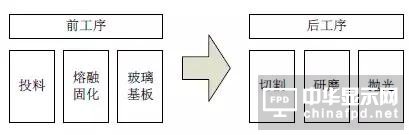

Fig 4 Glass Manufacturing Flow

　　FDP 中玻璃可以(yi)分為前工(gong)序(前端(duan)(duan))和(he)后(hou)(hou)工(gong)序(后(hou)(hou)端(duan)(duan))。前端(duan)(duan)工(gong)藝主要是(shi)(shi)對(dui)(dui)玻璃基板進行制(zhi)作, 而后(hou)(hou)端(duan)(duan)主要是(shi)(shi)對(dui)(dui)前端(duan)(duan)制(zhi)作的基板進行切割(ge)、研磨和(he)拋光(guang)以(yi)滿(man)足FDP 制(zhi)作的需要。前端(duan)(duan)廠(chang)(chang)和(he)后(hou)(hou)端(duan)(duan)廠(chang)(chang)工(gong)藝相(xiang)對(dui)(dui)獨立且無需建設在(zai)一起, 一般后(hou)(hou)端(duan)(duan)廠(chang)(chang)會建設在(zai)FDP 面板廠(chang)(chang)附近(jin), 如此可以(yi)在(zai)降低成本的同時(shi)方便對(dui)(dui)產線的供應。

　　現在玻璃的生產方式主要為3 種, 浮法、狹縫下拉法和溢流熔融法。三種方法的產能和工藝如Table 6 所示。

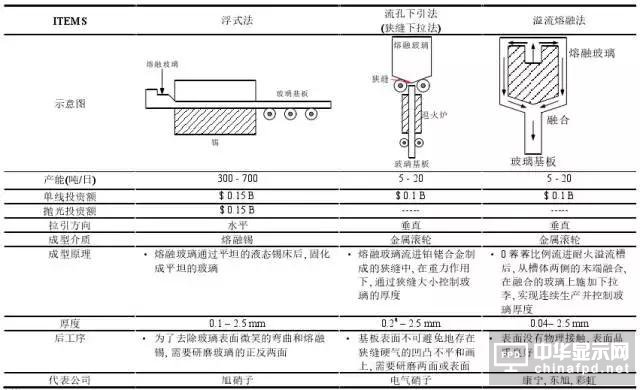

Table 6 Making Methods(2) (3)
