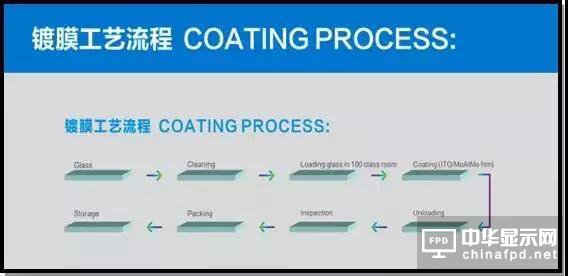

工藝流程

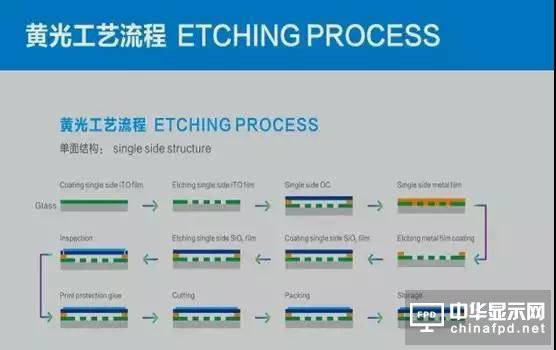

單面黃光制程

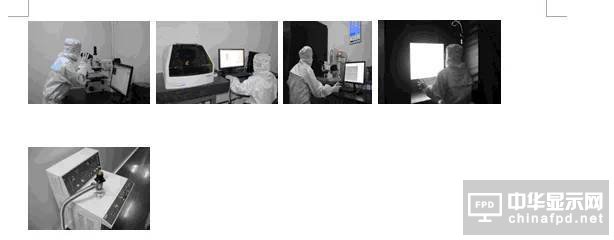

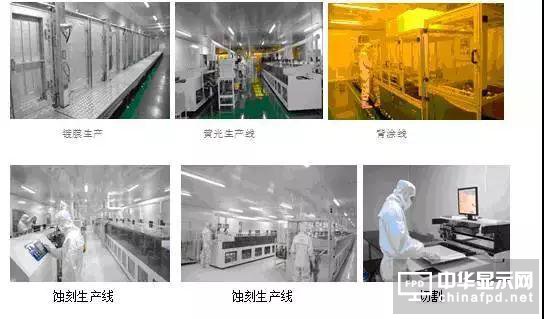

生產設備

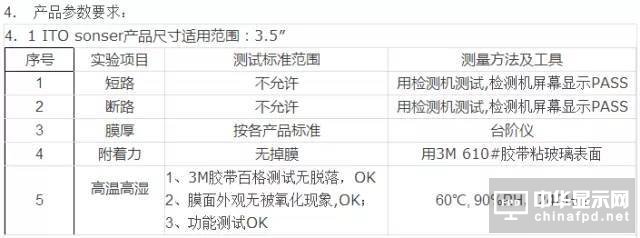

檢測

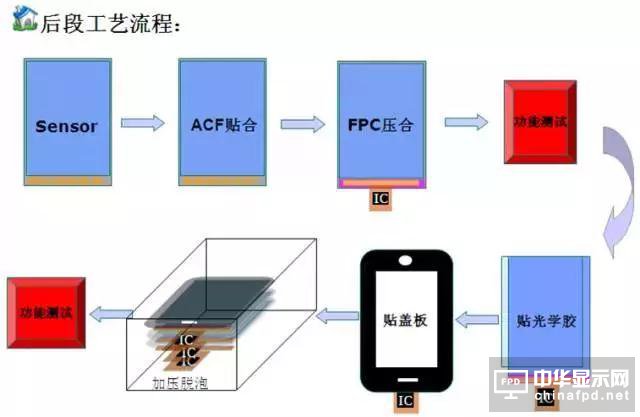

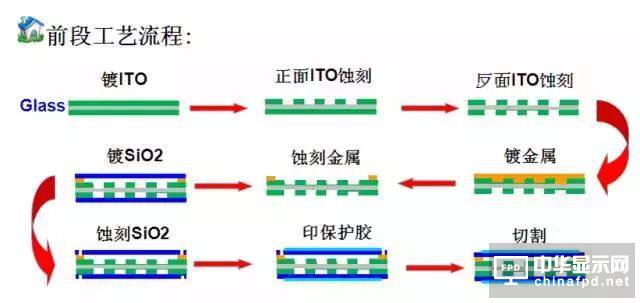

電容式觸摸屏工藝流程
電容式觸摸屏生產原理
互電容(rong)屏是在玻璃表面用ITO制作橫向電極(ji)與縱向電極(ji),兩組(zu)電極(ji)交叉的地方將會形成(cheng)電容(rong)即是在這兩組(zu)電極(ji)分別構成(cheng)了電容(rong)的兩極(ji)。
當手指(zhi)觸摸到電(dian)容(rong)(rong)屏時,影響了觸摸點(dian)附近(jin)兩(liang)個(ge)電(dian)極之間的(de)耦合,從(cong)而改變了這兩(liang)個(ge)電(dian)極之間的(de)電(dian)容(rong)(rong)量。
檢測互電(dian)容(rong)大小時,橫向的(de)電(dian)極(ji)依次發出激(ji)勵信號,縱向的(de)所有電(dian)極(ji)同時接收信號,這樣可以得到所有橫向和(he)縱向電(dian)極(ji)交(jiao)匯點的(de)電(dian)容(rong)值大小,即整個觸摸屏的(de)二維平面(mian)的(de)電(dian)容(rong)大小。
根據觸(chu)(chu)(chu)摸(mo)屏二維電容變(bian)化量數據,可(ke)以計算每(mei)一個(ge)觸(chu)(chu)(chu)摸(mo)點的(de)坐(zuo)標。因此,屏上即使有多個(ge)觸(chu)(chu)(chu)摸(mo)點,也能計算出每(mei)個(ge)觸(chu)(chu)(chu)摸(mo)點的(de)真實坐(zuo)標

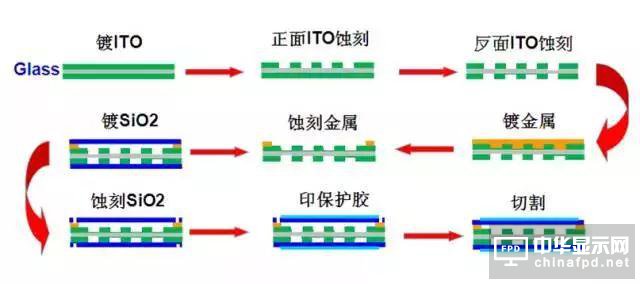

Sensor工藝流程
Sensor生產原理: Sensor是(shi)(shi)在玻璃(li)表面用ITO(一(yi)種透明(ming)的(de)導電材料(liao))制(zhi)作成橫向(xiang)與縱向(xiang)電極陣列,起感(gan)應作用,是(shi)(shi)電容(rong)式觸摸屏(ping)最(zui)重要的(de)部件(jian)之一(yi)。

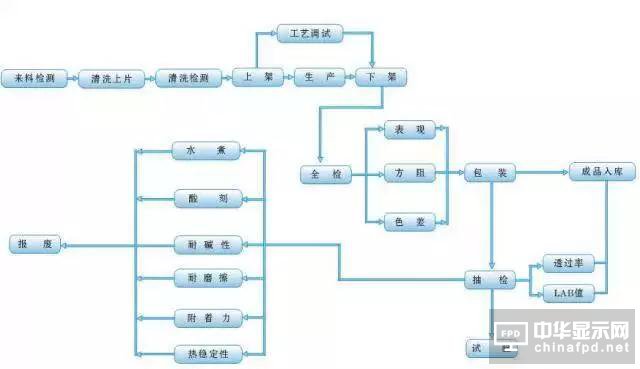

高透(tou)ITO導電玻璃工藝流程
高透ITO導電(dian)玻璃(li)是(shi)在AR減反射(she)(she)膜的基礎上(shang)增鍍(du)ITO導電(dian)膜,有效降低光(guang)的反射(she)(she)率及提高TFT圖像的對(dui)比度和清晰度。

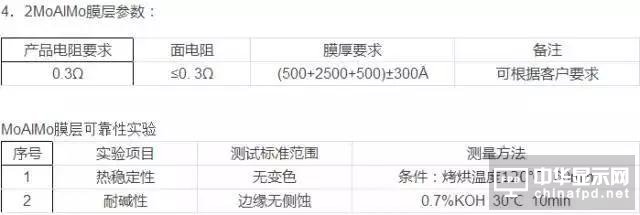

金屬鉬鋁鉬工藝流程
鉬(mu)鋁鉬(mu)金屬膜目前廣泛(fan)應用(yong)于電容式觸摸屏模(mo)組材料主要作為ITO線路導線用(yong)途,具有阻值低、膨脹系數低、抗氧化強,能(neng)有效提(ti)高電容屏的穩定性、反應速度及(ji)耐候性。

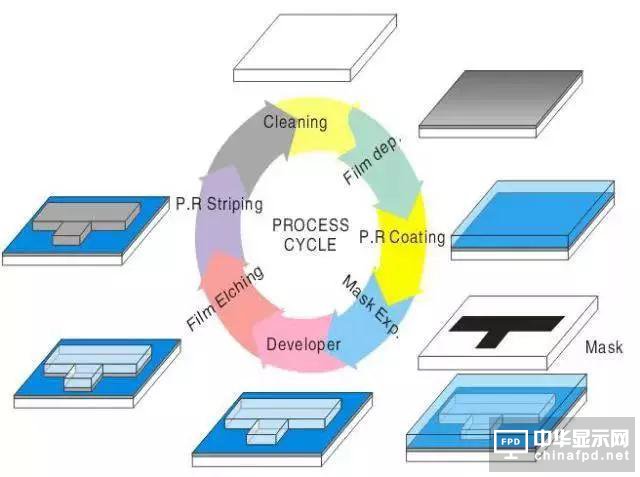

蝕刻工藝流程
將涂有光(guang)刻(ke)膠的鍍膜玻璃進行曝光(guang)、顯影處理(li),然后通(tong)過溶液實(shi)現腐(fu)蝕處理(li)掉所需除去的部分(fen)(ITO或金屬)、用(yong)離子(zi)反應或其(qi)它機械方式來剝(bo)離、去除光(guang)刻(ke)膠材料的一種過程(cheng)。
AR減反射玻璃工藝流程
減(jian)反(fan)射玻璃(li)又(you)稱高透(tou)玻璃(li),AR玻璃(li)是采用了光學(xue)薄膜(mo)干涉原理,通過(guo)真空磁控反(fan)應濺(jian)射先進工(gong)藝在玻璃(li)基板上鍍制一定膜(mo)系(xi)結(jie)構的納米光學(xue)多層膜(mo),將玻璃(li)可見光透(tou)過(guo)率由(you)91%提(ti)高到98%以上。
反(fan)射率(lv)由(you)普通玻璃(li)的(de)8%降(jiang)至2%以下(最低可達0.2%)、有效地(di)提高穿透力及(ji)削弱因背后強光導致(zhi)畫(hua)面變白至缺陷,享受更(geng)清晰(xi)的(de)影像品質。

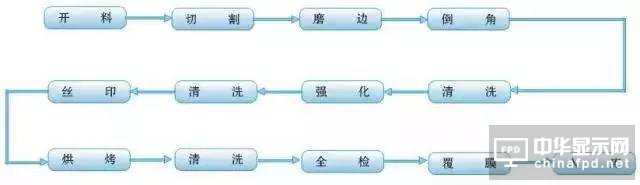

Cover lens藝流程
視窗(chuang)玻璃(li)將玻璃(li)經(jing)過切割、磨(mo)邊、仿形、鉆孔、銑槽、研磨(mo)、絲印、強化等加工(gong)成型(xing)后安裝(zhuang)在顯示器件表面(mian)的保(bao)護玻璃(li)。
