今天我們來盤點制備高分子OLED器件的工藝。
旋涂技術的那些事(shi)兒(er)....
在制備高分子OLED器(qi)件時,因為以單(dan)層(ceng)結構為中心成膜工藝(yi)比較簡單(dan)
旋涂制備高分子薄膜的方法:
首先配(pei)置溶(rong)液,然后(hou)將溶(rong)液垂直地(di)滴在需要旋(xuan)涂的表(biao)面(mian),再(zai)快(kuai)速旋(xuan)轉基板,最后(hou)制(zhi)成薄(bo)膜。
旋涂最大的優點就是簡單易操作,但也存在著幾個缺點,導致它很難實用化...
首先,材料的使用(yong)效(xiao)率比較低。
可能(neng)(neng)對于研究人員(yuan)來(lai)說這個旋(xuan)涂的方法很簡單,可以很快(kuai)的制備器件,但是到(dao)了(le)量產的階段(duan)后(hou),材(cai)料利(li)用(yong)效率的高低(di)決定了(le)材(cai)料能(neng)(neng)否廣泛的使用(yong)。

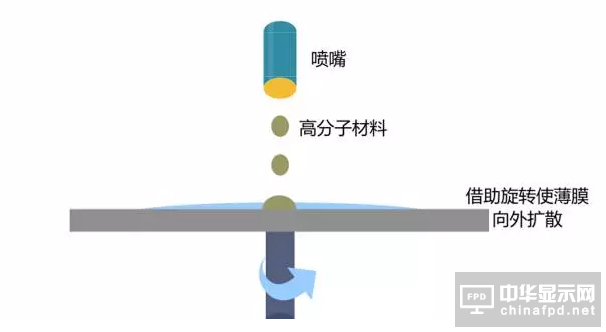

溶(rong)液垂直(zhi)滴下(xia)來,當固定臺(tai)旋轉時,向外部甩液,從而制備薄膜,參照下(xia)圖(tu):
其次,膜厚難以(yi)控制(zhi),如(ru)果實驗(yan)室里制(zhi)備的(de)樣(yang)品(pin)比較小,還比較適合(he)旋涂,但是(shi)當到(dao)量(liang)產階段時樣(yang)品(pin)的(de)尺寸(cun)會(hui)變得很大。
舉(ju)個(ge)例(li)子(zi):在400mm方形尺寸的(de)基板上利用旋涂成(cheng)膜時,膜厚的(de)均一度要達到±5%以下是非常困(kun)難的(de)。
因(yin)此(ci)量產時不把旋(xuan)涂(tu)當做首選技術,即使使用這(zhe)種(zhong)技術,基板的(de)(de)大小不高于(yu)200mm(方形)左(zuo)右,而這(zhe)又(you)會降低生產的(de)(de)效率。
對(dui)于全(quan)色(se)顯(xian)示的制備,RGB顏(yan)色(se)區分成膜是必要的,但(dan)旋涂法不(bu)能實(shi)現,僅限(xian)于單色(se)顯(xian)示,這意(yi)味著必須開發新的高分子成膜的方法。
RGB顏色分別旋涂法
在考(kao)慮高分(fen)子(zi)OLED器件量產時,由于旋涂方(fang)法很難使(shi)用,實際上需要更(geng)加(jia)有效的(de)方(fang)法。
再舉個例子——日本愛(ai)普(pu)生

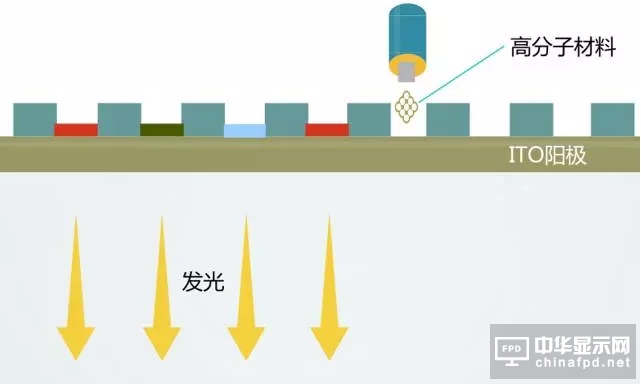

這種方法通過噴(pen)墨(mo)打印的(de)給料頭使(shi)RGB染料只能(neng)落在必要的(de)部(bu)分(fen),以“R、G、B、R、G、B”的(de)順序分(fen)別涂液并(bing)且(qie)幾微米的(de)間隔都可以控制,利用旋(xuan)涂法制備的(de)高分(fen)子OLED器(qi)件(jian)有(you)很(hen)大(da)一部(bu)分(fen)器(qi)件(jian)的(de)大(da)量有(you)機材料會被浪費,而噴(pen)墨(mo)打印技術幾乎不怎么損失材料。
有機材料的成本很高,如果采用材料利用率非常高的工藝,那么成本就會下降。尤其是旋涂的方法只能進行基板整個面的涂液成膜,而噴墨打印則更適合全色器件的制備。
大日本印(yin)(yin)刷(shua)(DNP)的印(yin)(yin)刷(shua)工藝(yi)
噴(pen)墨打印方法(fa)制備高分(fen)子薄膜(mo)基(ji)本(ben)上(shang)是印刷技術的(de)應(ying)用

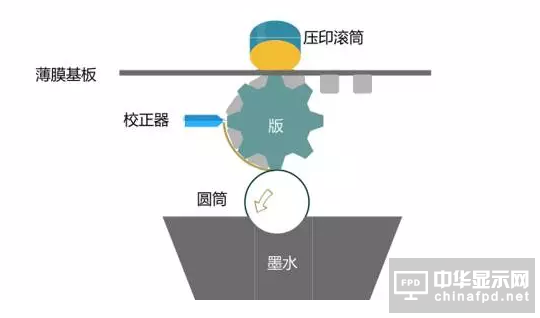

DNP對外表示(shi):不僅限于使用(yong)噴(pen)墨打(da)印(yin)技術,通過凹槽印(yin)刷同樣(yang)也可以實現高分子材料(liao)RGB染料(liao)分別成(cheng)膜,如圖:
凹版印刷(shua)既能(neng)全面涂(tu)膜(mo),也能(neng)實現微米級的RGB染料分別線狀成(cheng)膜(mo),而且凹版印刷(shua)能(neng)夠像畫面一樣(yang)制(zhi)備(bei)OLED,還可以制(zhi)造出OLED畫報(bao)。
凹版(ban)印(yin)(yin)刷(shua)的(de)(de)方法和噴(pen)墨打印(yin)(yin)的(de)(de)方法一(yi)樣具有材料利用率很高的(de)(de)特征,這就(jiu)意味著(zhu):高分子(zi)(zi)有機材料OLED器件與小分子(zi)(zi)材料OLED器件相比壽命雖然短,但如(ru)果能(neng)找到(dao)解決(jue)壽命問題的(de)(de)材料并使(shi)用高效率的(de)(de)印(yin)(yin)刷(shua)技術,高分子(zi)(zi)OLED器件將會(hui)變得非常有意義(yi)。
